Máy sấy khí Fusheng FR Series có vai trò gì trong hệ thống khí nén?

Trong một hệ thống khí nén công nghiệp, máy nén khí chỉ tạo ra khí nén. Để đưa nguồn khí này đến thiết bị sử dụng ở trạng thái ổn định, doanh nghiệp còn phải xử lý lượng hơi nước sinh ra trong quá trình nén. Đây là lý do máy sấy khí thường được bố trí sau máy nén khí và bình tích áp.

Nếu hơi ẩm không được kiểm soát, nước có thể ngưng tụ trong đường ống, gây ăn mòn, ảnh hưởng van khí nén, xi lanh, thiết bị điều khiển và làm giảm độ ổn định của dây chuyền. Fusheng cũng định hướng FR Series cho nhiệm vụ giảm hoặc loại bỏ độ ẩm trong khí nén bằng phương pháp làm lạnh.

Với dòng Fusheng FR Series, không khí nén được làm lạnh để hơi nước ngưng tụ, sau đó phần nước được tách ra khỏi dòng khí. Fusheng công bố dải pressure dew point 2–10°C cho máy sấy lạnh FR Series.

Điểm quan trọng ở đây là: chọn máy sấy khí không nên dựa đơn thuần vào công suất kW của máy nén khí. Thông số quyết định trước tiên phải là lưu lượng khí thực tế cần xử lý.

Máy sấy khí Fusheng FR Series và các model theo lưu lượng khí nén

1. Công nghệ sấy lạnh trên Fusheng FR Series hoạt động như thế nào?

Nguyên lý của máy sấy lạnh tương đối dễ hiểu. Khí nén nóng và chứa hơi nước đi vào máy sấy. Hệ thống lạnh làm giảm nhiệt độ dòng khí, khiến hơi nước đạt trạng thái ngưng tụ. Nước sau đó được tách ra, còn khí nén đã được làm khô tiếp tục đi vào hệ thống.

Fusheng FR Series sử dụng cấu trúc trao đổi nhiệt với ống đồng và cánh tản nhiệt, đồng thời Fusheng cho biết thiết kế này giúp hạn chế hiện tượng ngưng tụ trên đường ống. Máy cũng được trang bị bảng điều khiển điện tử và hiển thị sơ đồ lưu trình để thuận tiện theo dõi vận hành.

Một điểm đáng chú ý khác là FR Series có nhiều cấu hình theo điều kiện nhiệt độ khí đầu vào, bao gồm nhóm high-temperature type. Bảng thông số Fusheng Việt Nam hiện công bố nhóm này với nhiệt độ khí đầu vào 50°C. Điều này khá thực tế đối với nhà máy ở Việt Nam, bởi nhiệt độ khí sau máy nén có thể cao, đặc biệt khi hệ thống làm mát hoặc aftercooler không được thiết kế, vệ sinh và thông gió đúng cách.



2. Các thông số kỹ thuật cần quan tâm khi chọn máy sấy khí

Khi kỹ thuật viên lựa chọn máy sấy khí, không nên nhìn riêng một thông số. Có ít nhất 5 yếu tố cần kiểm tra:

Lưu lượng khí

Đơn vị thường sử dụng là m³/min. Đây là thông số đầu tiên để xác định công suất xử lý của máy sấy.

Áp suất làm việc

Áp suất ảnh hưởng đến điều kiện làm việc và khả năng xử lý của hệ thống.

Nhiệt độ khí đầu vào

Đây là yếu tố rất dễ bị bỏ qua. Máy sấy phải phù hợp với nhiệt độ khí thực tế chứ không chỉ với lưu lượng.

Nhiệt độ môi trường

Đặc biệt quan trọng với máy sấy giải nhiệt bằng không khí.

Pressure Dew Point – điểm sương áp suất

Đây là thông số phản ánh khả năng kiểm soát hơi ẩm của máy sấy. Theo dữ liệu Fusheng FR Series, điểm sương áp suất được công bố trong khoảng 2–10°C, tùy điều kiện vận hành.

3. Không nên chọn máy sấy khí chỉ dựa vào công suất máy nén

Đây là lỗi khá phổ biến khi thiết kế hệ thống.

Ví dụ doanh nghiệp đang sử dụng máy nén khí 55kW và yêu cầu:

“Cho tôi một máy sấy khí dành cho máy 55kW.”

Thông tin này chưa đủ để chọn model.

Hai máy nén khí cùng công suất 55kW có thể có lưu lượng khác nhau tùy áp suất và thiết kế.

Trong khi đó, bảng thông số FR Series của Fusheng xác định model theo lưu lượng khí tại điều kiện áp suất quy định, chứ không đơn giản theo kW của máy nén. Bảng FR Series tại Fusheng Việt Nam công bố lưu lượng tại 7 kg/cm².

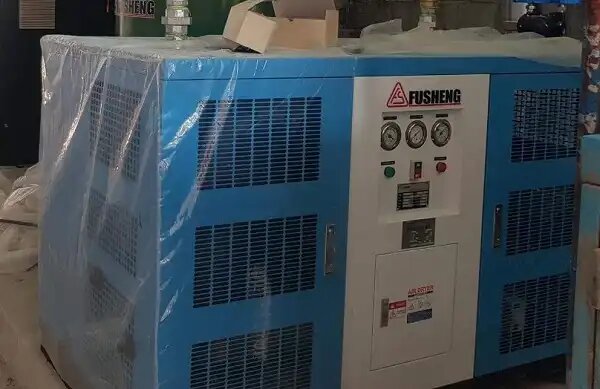

Máy sấy khí Fusheng – Cách chọn model theo lưu lượng

Do đó, quy trình đúng nên là: Máy nén khí → xác định lưu lượng thực tế → xác định áp suất → kiểm tra nhiệt độ khí đầu vào → chọn máy sấy. Cách tiếp cận này giúp tránh tình trạng máy sấy quá nhỏ hoặc đầu tư dư công suất không cần thiết.

4. Bảng model máy sấy khí Fusheng FR Series

Đối với nhóm FR Series làm mát bằng không khí, loại nhiệt độ cao, Fusheng công bố các model từ FR005AP đến FR125AP với lưu lượng từ 0,83 đến 18,6 m³/min tại điều kiện 7 kg/cm².

Model Lưu lượng @ 7 kg/cm² Môi chất lạnh Công suất điện 50Hz
FR005AP 0,83 m³/min R134a 0,4 kW
FR010AP 1,4 m³/min R134a 0,5 kW
FR015AP 1,8 m³/min R134a 0,8 kW
FR020AP 2,7 m³/min R134a 0,8 kW
FR030APX 3,7 m³/min R407C 1,3 kW
FR040APX 5,4 m³/min R407C 1,6 kW
FR050APX 7,2 m³/min R407C 1,8 kW
FR060APX 8,5 m³/min R407C 1,5 kW
FR075APX 11,1 m³/min R407C 2,1 kW
FR100APX 15 m³/min R407C 2,58 kW
FR125APX 18,6 m³/min R407C 3,32 kW

Các giá trị trên là thông số công bố cho nhóm high-temperature type với khí đầu vào 50°C; khi lựa chọn thực tế cần đối chiếu đầy đủ điều kiện thiết kế và bảng dữ liệu của model cụ thể.

5. Chọn model Fusheng FR theo lưu lượng như thế nào?

Có thể hình dung đơn giản: Nhu cầu khoảng 1 m³/min. Có thể xem xét nhóm FR005AP – FR010AP, nhưng cần kiểm tra điều kiện vận hành thực tế.

Nhu cầu khoảng 2–3 m³/min FR020AP là model đáng chú ý với lưu lượng công bố 2,7 m³/min tại điều kiện 7 kg/cm².

Nhu cầu khoảng 4–5 m³/min có thể xem xét FR030APX hoặc FR040APX tùy lưu lượng thực tế.

Nhu cầu khoảng 7 m³/min FR050APX có lưu lượng công bố 7,2 m³/min.

Nhu cầu khoảng 8–9 m³/min FR060APX có lưu lượng công bố 8,5 m³/min.

Nhu cầu khoảng 10–12 m³/min FR075APX với lưu lượng khoảng 11,1 m³/min là một lựa chọn trong dải này.

Nhu cầu khoảng 15 m³/min có thể xem xét FR100APX.

Nhu cầu khoảng 18–19 m³/min FR125APX có lưu lượng công bố 18,6 m³/min.

Tuy nhiên, đây chỉ là cách tra nhanh theo lưu lượng, không phải công thức chọn model cuối cùng.

6. Ví dụ thực tế: máy nén khí 55kW nên dùng máy sấy nào?

Đây là câu hỏi thường gặp nhưng chưa thể trả lời chính xác nếu chỉ biết công suất 55kW. Giả sử sau khi kiểm tra catalogue máy nén, hệ thống có lưu lượng khoảng 7 m³/min, áp suất khoảng 7–8 bar và nhiệt độ khí đầu vào phù hợp với dòng high-temperature. Khi đó có thể đưa FR050APX – 7,2 m³/min vào danh sách xem xét. Nếu lưu lượng thực tế là khoảng 8,5 m³/min thì FR060APX sẽ nằm ở nhóm phù hợp hơn.

Như vậy: 55kW → chưa đủ dữ liệu nhưng: 55kW + lưu lượng thực tế + áp suất + nhiệt độ khí → có cơ sở để chọn máy sấy.

Đây cũng là nguyên tắc mà Fusheng Việt Nam sử dụng trong hướng dẫn lựa chọn hệ thống: không nên chỉ nhìn công suất máy mà cần xác định nhu cầu khí thực tế và các thiết bị xử lý khí đi kèm.

7. Máy sấy khí Fusheng FR Series sử dụng môi chất nào?

Theo bảng thông số Fusheng Việt Nam, các model FR005AP đến FR020AP sử dụng R134a, trong khi nhóm FR030APX đến FR125APX sử dụng R407C. Fusheng giới thiệu các môi chất này theo định hướng thân thiện với tầng ozone. Hệ thống lạnh kết hợp với bộ trao đổi nhiệt là phần cốt lõi giúp máy sấy làm lạnh và ngưng tụ hơi nước trong khí nén. Khi bảo trì, kỹ thuật viên không nên chỉ quan tâm đến việc “máy còn lạnh hay không”. Cần kiểm tra tổng thể:

  • Dàn trao đổi nhiệt.
  • Quạt giải nhiệt.
  • Nhiệt độ khí vào/ra.
  • Áp suất hệ thống lạnh.
  • Bộ xả nước ngưng.
  • Tình trạng bụi bẩn.
  • Dòng điện máy nén lạnh.

Một máy sấy lạnh làm việc trong môi trường nhiều bụi nhưng không vệ sinh dàn trao đổi nhiệt định kỳ có thể giảm khả năng tản nhiệt và ảnh hưởng trực tiếp đến hiệu quả sấy.

8. Tiêu chuẩn nào cần quan tâm khi đánh giá máy sấy khí?

Về mặt kỹ thuật, ISO 7183:2007 – Compressed-air dryers — Specifications and testing là tiêu chuẩn quốc tế quy định dữ liệu hiệu suất và phương pháp thử đối với các loại máy sấy khí, trong đó có máy sấy lạnh. Tiêu chuẩn này đề cập đến các chỉ tiêu như pressure dew point, lưu lượng, sụt áp, tổn thất khí nén, công suất tiêu thụ và độ ồn.

Điểm này rất đáng chú ý khi so sánh hai máy sấy khí. Không nên chỉ hỏi:

“Máy nào rẻ hơn?”

Mà nên hỏi:

“Các thông số hiệu suất được xác định tại điều kiện nào?”

Bởi lưu lượng máy sấy có thể thay đổi theo:

  • Nhiệt độ khí đầu vào.
  • Áp suất khí.
  • Nhiệt độ môi trường.
  • Điều kiện làm mát.

Ngoài ra, ISO 8573-1:2010 là tiêu chuẩn phân loại độ tinh khiết của khí nén theo các nhóm chất ô nhiễm như hạt, nước và dầu. Đây là tiêu chuẩn về chất lượng khí nén, không phải tiêu chuẩn riêng để đánh giá công suất máy sấy.

Do đó, không nên đánh đồng việc một máy sấy có điểm sương 2–10°C với một tuyên bố rằng toàn bộ hệ thống đã đạt một cấp độ tinh khiết ISO 8573 cụ thể. Chất lượng khí cuối cùng còn phụ thuộc vào máy nén, bộ lọc, đường ống và các thiết bị xử lý khác.

9. Máy sấy khí nên được bố trí ở đâu trong hệ thống?

Một cấu hình phổ biến có thể bố trí: Máy nén khí → Bình tích áp → Lọc → Máy sấy khí → Lọc tinh → Thiết bị sử dụng

Tùy hệ thống, vị trí bộ lọc có thể được điều chỉnh theo yêu cầu chất lượng khí và thiết kế cụ thể. Bản thân máy sấy không thay thế cho bộ lọc khí. Máy sấy tập trung vào việc kiểm soát hơi ẩm, trong khi bộ lọc đảm nhiệm việc giữ lại các loại tạp chất phù hợp với cấp lọc. Fusheng Việt Nam cũng khuyến nghị xem máy sấy và bộ lọc như các thành phần của một hệ thống xử lý khí nén hoàn chỉnh thay vì lựa chọn riêng lẻ.

10. 5 sai lầm khi chọn máy sấy khí

  1. Một là chọn theo kW máy nén. 55kW không tự động đồng nghĩa với một model máy sấy cố định.
  2. Hai là không kiểm tra nhiệt độ khí đầu vào. Đây là thông số đặc biệt quan trọng với môi trường nóng.
  3. Ba là lấy đúng lưu lượng danh định nhưng không kiểm tra điều kiện tham chiếu. Lưu lượng phải được đọc cùng với áp suất, nhiệt độ và điều kiện thử.
  4. Bốn là chọn máy quá sát nhu cầu. Cần đánh giá điều kiện vận hành thực tế và khả năng tăng tải trong tương lai.
  5. Năm là chỉ mua máy sấy mà bỏ qua hệ thống lọc. Khí khô nhưng không đạt yêu cầu về tạp chất vẫn có thể gây vấn đề cho thiết bị và sản phẩm.

11. Kết luận: Chọn máy sấy khí Fusheng FR Series bắt đầu từ lưu lượng

Một chiếc máy sấy khí tốt không đơn giản là máy có công suất điện thấp hoặc giá đầu tư thấp. Điều quan trọng hơn là máy phải phù hợp với điều kiện thực tế của hệ thống: Đúng lưu lượng → đúng áp suất → phù hợp nhiệt độ khí vào → phù hợp môi trường → đạt yêu cầu điểm sương → đồng bộ với bộ lọc và máy nén khí.

Fusheng FR Series hiện có dải model khá rộng, từ FR005AP đến FR125AP trong nhóm làm mát bằng không khí, đáp ứng lưu lượng công bố khoảng 0,83–18,6 m³/min tại 7 kg/cm² đối với nhóm nhiệt độ cao được Fusheng Việt Nam công bố.

Với những hệ thống lớn hơn, Fusheng còn có các cấu hình FR công suất lớn và cả phương án làm mát bằng nước, vì vậy việc lựa chọn không nên dừng ở bảng tra model mà cần xem xét điều kiện phòng máy và nhu cầu vận hành thực tế.

Nếu doanh nghiệp đang sử dụng máy nén khí Fusheng và chưa biết nên ghép với máy sấy khí model nào, nên cung cấp 4 thông tin: công suất máy nén, lưu lượng, áp suất làm việc và nhiệt độ khí đầu vào. Đây là cơ sở để kỹ thuật kiểm tra và lựa chọn model chính xác hơn.

FAQ – Câu hỏi thường gặp

Máy sấy khí Fusheng FR Series là loại máy gì?

FR Series là dòng máy sấy khí lạnh, sử dụng chu trình làm lạnh để giảm nhiệt độ khí nén, làm ngưng tụ hơi nước và tách nước khỏi dòng khí. Fusheng công bố pressure dew point khoảng 2–10°C cho dòng FR.

Máy nén khí 37kW dùng máy sấy khí Fusheng nào?

Không nên chọn chỉ dựa trên 37kW. Cần xác định lưu lượng khí thực tế và điều kiện vận hành rồi mới đối chiếu model FR phù hợp.

FR050APX có lưu lượng bao nhiêu?

Theo bảng thông số Fusheng Việt Nam, FR050APX có lưu lượng 7,2 m³/min tại 7 kg/cm², sử dụng R407C và công suất tiêu thụ được công bố là 1,8kW ở 50Hz.

Máy sấy khí lạnh có loại bỏ hoàn toàn hơi nước không?

Không nên hiểu theo nghĩa tuyệt đối. Máy sấy lạnh làm giảm độ ẩm và kiểm soát điểm sương trong phạm vi thiết kế. Nếu ứng dụng yêu cầu khí có điểm sương rất thấp, cần xem xét công nghệ sấy hấp phụ thay vì chỉ sử dụng máy sấy lạnh.

Máy sấy khí Fusheng có cần kết hợp bộ lọc không?

Có. Máy sấy và bộ lọc thực hiện các chức năng khác nhau. Một hệ thống khí nén hoàn chỉnh cần lựa chọn thiết bị xử lý theo yêu cầu về nước, dầu, hạt và chất lượng khí của từng ứng dụng.
